📒학습 내용

벡터 연산 노드

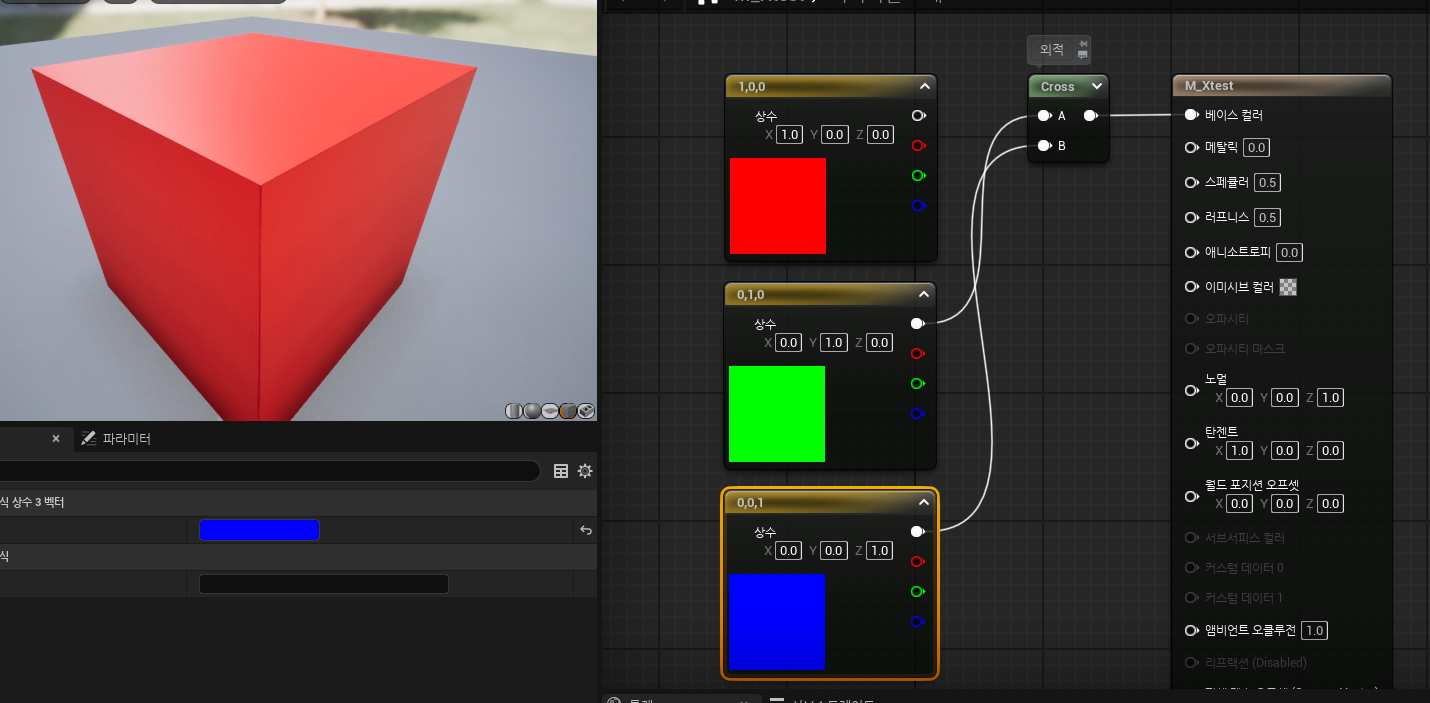

🔹Cross Product (외적)

• 기능: 두 벡터의 외적을 계산하여, 두 벡터에 모두 수직인 새로운 벡터를 생성한다.
• 사용 예시: 표면의 법선 벡터를 계산하거나, 특정 방향에 수직인 벡터를 찾을 때 사용한다.

VertexNormal // Camera Vector 노드

VertexNormal 위 // Camera Vector 아래

Camera Vector 위 // VertexNormal 아래

---

🔹Distance (거리)

• 기능: 두 지점 간의 유클리드 거리를 반환한다.
• 사용 예시: 카메라와 오브젝트 간의 거리 기반으로 효과를 조절하거나, 특정 지점에서의 거리 감쇠 효과를 구현할 때 활용된다.

---

🔹Dot Product (내적)

• 기능: 두 벡터의 내적을 계산하여, 벡터 간의 각도에 따른 스칼라 값을 반환한다.
• 사용 예시: 프레넬 효과를 계산하여 시야각에 따른 반사량을 조절할 때 사용된다.

---

🔹Fresnel Effect (프레넬 효과)

🔗https://dev.epicgames.com/documentation/ko-kr/unreal-engine/using-fresnel-in-your-unreal-engine-materials?application_version=5.5

• 기능: 시야각에 따라 표면의 반사율이 변하는 효과
• 사용 예시: 캐릭터나 오브젝트의 가장자리에 림 라이팅(rim lighting)을 적용하여 강조 효과를 줄 때 사용한다.

---

🔹Sphere Mask (구 마스크)

• 기능: 지정된 중심과 반경을 가진 구 형태의 마스크를 생성.
• 사용 예시: 특정 영역에만 효과를 적용하거나, 원형 그라데이션을 만들 때 활용.

---

🔹Transform (좌표계 변환)

• 기능: 벡터를 다른 좌표계로 변환한다.
• 사용 예시: 로컬 좌표계를 월드 좌표계로 변환하거나, 뷰 공간으로 변환할 때 사용된다.

---

파동 함수 노드

🔹Noise Sine Wave (노이즈 사인 파동)

• 기능: 사인 파동에 노이즈를 추가하여 불규칙한 파동을 생성한다.
• 사용 예시: 자연스러운 물결이나 바람에 흔들리는 효과를 시뮬레이션할 때 사용된다.

---

🔹Sawtooth Wave (톱니 파동)

• 기능: 선형적으로 증가하다가 급격히 감소하는 톱니 모양의 파동을 생성한다.
• 사용 예시: 주기적인 반복 효과나 애니메이션에 활용된다.

---

🔹Square Wave (정사각형 파동)

• 기능: 최대값과 최소값 사이를 일정 주기로 오가는 사각형 파동을 생성한다.
• 사용 예시: 깜빡이는 효과나 디지털 신호와 유사한 시각 효과를 구현할 때 사용된다.

---

🔹Triangle Wave (삼각형 파동)

• 기능: 선형적으로 증가하고 감소하는 삼각형 모양의 파동을 생성한다.
• 사용 예시: 부드러운 반복 움직임이나 애니메이션에 활용된다.

---

🔗참고 링크

외적 (Cross Product)

내적 (Dot Product)

https://dev.epicgames.com/community/learning/tutorials/PbkR/unreal-engine-overlay-material-effects
